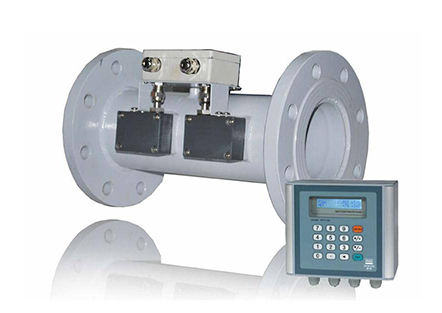

超声波流量计,依据 GB/T 18604《用超声波法测量液体流量》标准研制,基于超声波传播时差原理,通过安装在管道外壁或管道内部的超声换能器,测量超声波在流体顺流、逆流传播的时间差,计算管道内流体流速与累计流量。产品包含外夹式、管段式、插入式多种类型,无内部转动部件,无压力损失,适用于清水、中水、污水等液体管道流量监测。
整套系统由超声换能器、流量主机、信号线缆、安装附件、供电与通信单元组成,可配套水文遥测 RTU,7×24 小时连续采集瞬时流量、累计流量、流速;支持本地存储,兼容 SL651‑2014、Modbus‑RTU 规约,可接入智慧水利、智慧港航、灌区水量监测平台,为水资源计量、管网流量监测、河道引水调度提供可靠流量监测数据。

二、产品优势
1. 无机械部件,无压损,维护简便
无叶轮、转子等运动构件,不存在泥沙卡滞、水草缠绕问题;外夹式探头无需断管开孔,直接安装于管道外壁,不破坏原有管路,无管道压力损失,降低管路运行能耗。
2. 多类型探头,适配不同管道工况
支持外夹式、插入式、管段式三种安装形式,可适配钢管、铸铁管、PVC、PE 等管材;覆盖小管径到大管径管道,满足供水、引水、污水管网不同场景流量计量需求。
3. 测量稳定,适用介质广泛
时差法测量原理,适合洁净及含少量杂质水体;可长期连续在线监测瞬时流量、累计流量、流速;具备温度补偿,有效降低介质温度变化带来的测量误差。
4. 本地数据存储,断线缓存补传
流量主机内置大容量存储,保存瞬时流量、累计流量、设备状态记录;通讯中断时数据本地缓存,网络恢复自动补传,保障水量统计数据完整。
5. 宽环境适应,支持野外现场部署
主机防护等级 IP65,探头防水防腐;支持 AC220V 市电、DC12V 太阳能蓄电池双供电;信号端口配备防雷保护,适合灌区、野外管网、港口供水管道户外长期使用。
6. 设备自诊断,故障告警提示
实时诊断信号强弱、探头故障、信号丢失等异常;探头断线、信号弱、供电异常时本地提示并远程上报告警,便于运维人员快速排查。
7. 标准化接口,便捷对接上层业务平台
配备 RS485 通讯接口,支持 Modbus‑RTU、SL651‑2014 水文规约,可直接对接遥测终端 RTU,无缝接入数字孪生水网、智慧港航、灌区水资源管理平台。
三、核心功能
- 📡超声换能器模块:发射与接收超声波信号,采集流体中超声传播时间信号
- ⚙️信号处理解算模块:时差采集、流速计算、流量换算、介质温度补偿
- 📟采集存储模块:瞬时流量、累计流量、流速本地存储,设备参数配置、自诊断
- 📡通讯输出模块:RS485 接口,Modbus‑RTU、SL651‑2014 规约输出,对接遥测 RTU
- 🔋供电防护模块:主机电源转换、探头线缆防护、信号端口防雷浪涌保护
- 🖥️流量配置管理模块:管道参数设置、流量查询、历史数据查看、数据导出
- 🚨状态告警模块:信号丢失、探头故障、供电异常告警输出
四、技术规格
1. 无机械部件,无压损,维护简便
无叶轮、转子等运动构件,不存在泥沙卡滞、水草缠绕问题;外夹式探头无需断管开孔,直接安装于管道外壁,不破坏原有管路,无管道压力损失,降低管路运行能耗。
2. 多类型探头,适配不同管道工况
支持外夹式、插入式、管段式三种安装形式,可适配钢管、铸铁管、PVC、PE 等管材;覆盖小管径到大管径管道,满足供水、引水、污水管网不同场景流量计量需求。
3. 测量稳定,适用介质广泛
时差法测量原理,适合洁净及含少量杂质水体;可长期连续在线监测瞬时流量、累计流量、流速;具备温度补偿,有效降低介质温度变化带来的测量误差。
4. 本地数据存储,断线缓存补传
流量主机内置大容量存储,保存瞬时流量、累计流量、设备状态记录;通讯中断时数据本地缓存,网络恢复自动补传,保障水量统计数据完整。
5. 宽环境适应,支持野外现场部署
主机防护等级 IP65,探头防水防腐;支持 AC220V 市电、DC12V 太阳能蓄电池双供电;信号端口配备防雷保护,适合灌区、野外管网、港口供水管道户外长期使用。
6. 设备自诊断,故障告警提示
实时诊断信号强弱、探头故障、信号丢失等异常;探头断线、信号弱、供电异常时本地提示并远程上报告警,便于运维人员快速排查。
7. 标准化接口,便捷对接上层业务平台
配备 RS485 通讯接口,支持 Modbus‑RTU、SL651‑2014 水文规约,可直接对接遥测终端 RTU,无缝接入数字孪生水网、智慧港航、灌区水资源管理平台。
三、核心功能
- 📡超声换能器模块:发射与接收超声波信号,采集流体中超声传播时间信号
- ⚙️信号处理解算模块:时差采集、流速计算、流量换算、介质温度补偿
- 📟采集存储模块:瞬时流量、累计流量、流速本地存储,设备参数配置、自诊断
- 📡通讯输出模块:RS485 接口,Modbus‑RTU、SL651‑2014 规约输出,对接遥测 RTU
- 🔋供电防护模块:主机电源转换、探头线缆防护、信号端口防雷浪涌保护
- 🖥️流量配置管理模块:管道参数设置、流量查询、历史数据查看、数据导出
- 🚨状态告警模块:信号丢失、探头故障、供电异常告警输出
四、技术规格
| 项目 | 参数指标 |
|---|---|
| 执行标准 | GB/T18604,兼容 SL651‑2014 水文通信规约 |
| 测量原理 | 时差法超声波测流 |
| 管径范围 | DN25~DN3000(根据探头选型) |
| 流速测量范围 | 0.01~10m/s |
| 测量精度 | ±1.0% 读数(管段式);±2.0% 读数(外夹式) |
| 介质温度 | 0℃~+60℃ |
| 本地存储 | ≥16MB,存储不少于 2 年流量历史记录 |
| 通讯接口 | RS485,Modbus‑RTU、SL651‑2014 |
| 主机防护等级 | IP65 |
| 供电模式 | DC12V,太阳能蓄电池 / AC220V 市电 |
| 采集周期 | 1s~60min 可配置 |
| 管材适配 | 钢管、不锈钢、铸铁、水泥管、PVC、PE 等 |
✅ 灌区引水管道、调水工程管道水量计量监测
✅ 城市供水、中水、污水管网流量在线监测
✅ 智慧水利水资源计量、取水口流量监控
✅ 智慧港航码头供水、排水管道流量监测
✅ 水文遥测系统感知层,管道流量数据采集上报
✅ 工业循环水、泵站进出口管道流量监测
✅ 水资源费计量、水量平衡分析、管网漏损监测
